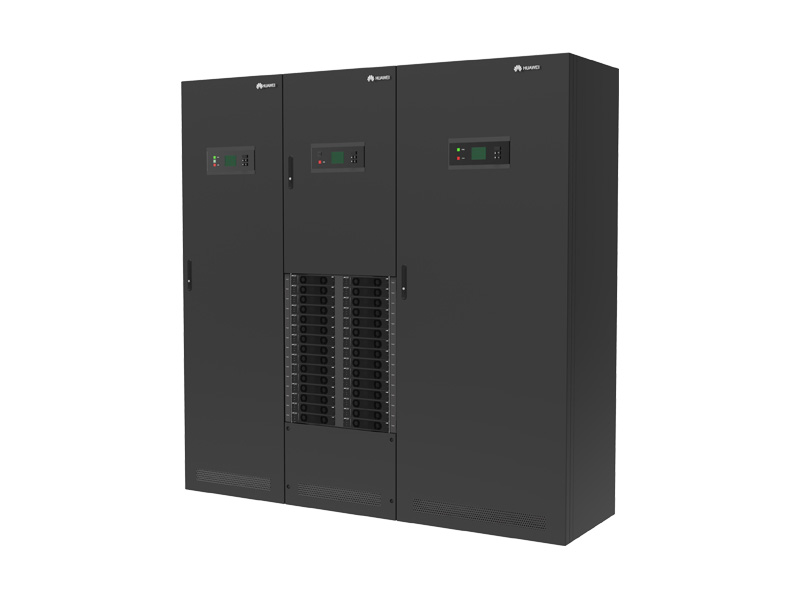

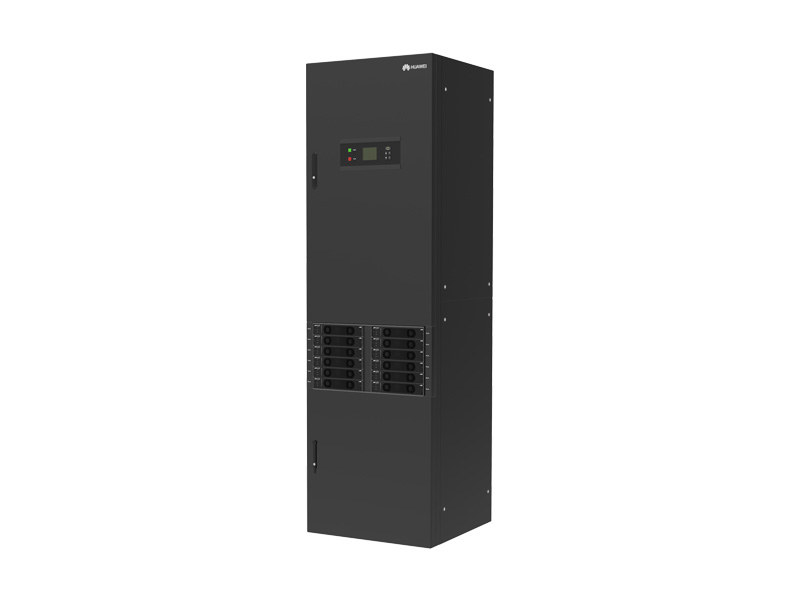

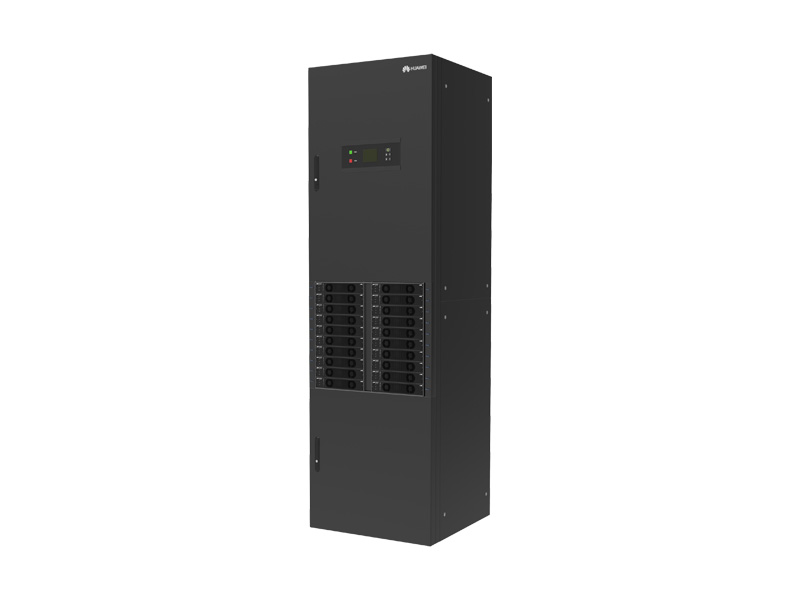

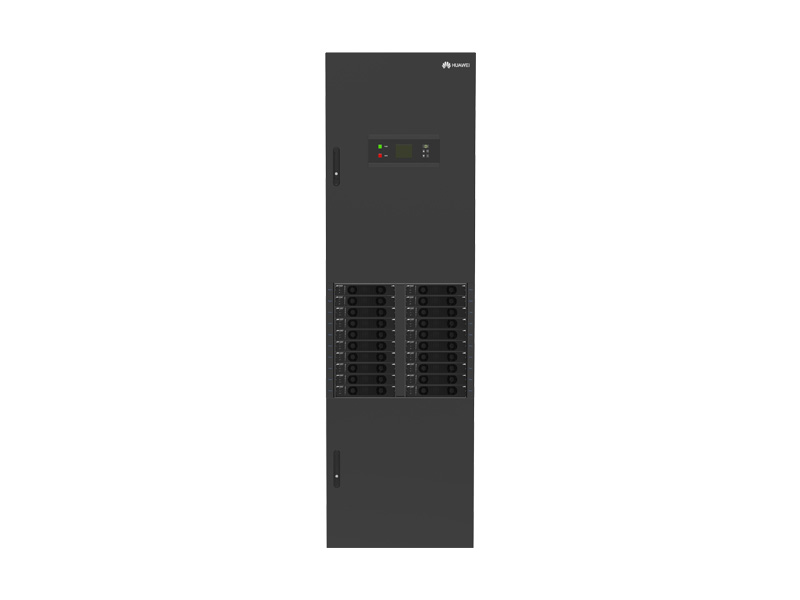

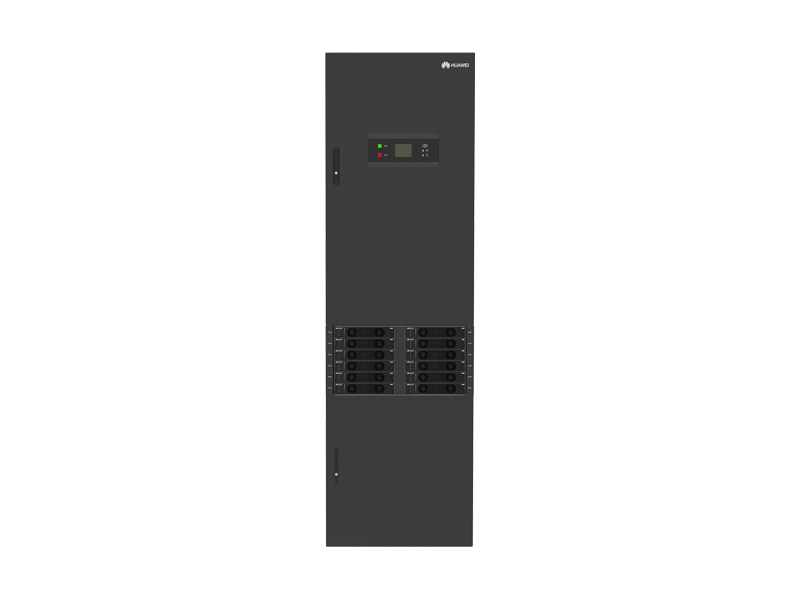

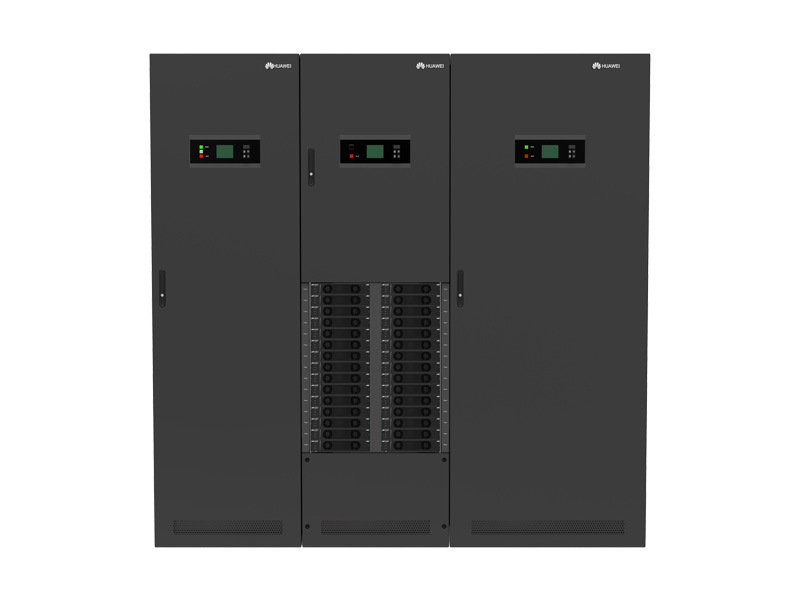

          TP483000D、TP482000B和TP481200B为华为公司开发的新一代全数字化机房电源系统,将不同制式的交流电转化成-48V直流电,可为无线网络核心机房,固网核心机房,大型汇聚站点,企业通信网络核心机房,数据中心等提供稳定可靠的供电保障。

          系统采用业界效率最高整流模块,50A模块效率最高可达98%,100A模块效率可达96%;单柜最大容量3000A/180kW,最大可扩容至24000A/1440kW;同时具备高可靠性、管理智能、维护简单等优点,可为通信网络核心机房及数据中心直流负载提供可靠的供电保障。


    关键特性
    节能省地、简单智能的直流机房供电利器

          极致高可靠:全面覆盖整流模块、电源系统和供电架构,1000+项严苛测试验证

          全方位节省:50A 98%超高效电源领跑业界,单柜最大3000A削减机房占地

          精细化管理,首创单体电池智能健康管理,独有支路负载异常预警



     技术规格

    产品型号
    TP481200B-N20C3  TP481200B-N20B1
    TP482000B-N20C5
    TP482000B-N20B1
    TP483000D
    系统尺寸(宽 × 深 × 高)
     600mm × 600mm × 2000mm 600mm × 600mm × 2000mm
    600mm × 600mm × 2000mm
    600mm × 600mm × 2000mm
    600mm × 2000mm × 2000mm
    系统重量
     ≤150Kg(不包含整流模块)  ≤150Kg(不包含整流模块)
    150Kg (不包含整流模块)
     ≤150Kg(不包含整流模块)
    <450kg (不包含整流模块)
     整流模块配置  最大12 × 100A 最大24 × 50A  最大20 × 100A 最大48 × 50A  最大30 × 100A
    交流输入模式
    三相五线制(L1/L2/L3/N/PE),
    三相四线制(L1/L2/L3/PE)
    三相五线制(L1/L2/L3/N/PE),
    三相四线制(L1/L2/L3/PE)
    三相五线制(L1/L2/L3/N/PE),
    三相四线制(L1/L2/L3/PE)
    三相五线制(L1/L2/L3/N/PE),
    三相四线制(L1/L2/L3/PE)
    三相五线制(L1/L2/L3/N/PE),
    三相四线制(L1/L2/L3/PE)
    交流输入电压
    260Vac~530Vac (额定值380Vac) 260Vac~530Vac (额定值380Vac)
    260Vac~530Vac (额定值380Vac)
    260Vac~530Vac (额定值380Vac)
    260Vac~530Vac (额定值380Vac)
    交流输入频率
    45~66Hz (额定值50/60Hz) 45~66Hz (额定值50/60Hz)
    45~66Hz (额定值50/60Hz)
    45~66Hz (额定值50/60Hz)
    45~66Hz (额定值50/60Hz)
    交流输入配电
     1 × 200A/3P (MCCB) 1 × 200A/3P (MCCB)
    2×160A/3P (端子)
    2×200A/3P (端子)
    1×630A/4P (刀开关) /1×400A/4P (刀开关)
    直流输出电压
    -42Vdc~-58Vdc (缺省值53.5Vdc) -42Vdc~-58Vdc (缺省值53.5Vdc)
    -42Vdc~-58Vdc (缺省值53.5Vdc)
    -42Vdc~-58Vdc (缺省值53.5Vdc)
    -42Vdc~-58Vdc (缺省值53.5Vdc)
    额定输出功率
     72kW(可扩展至360kW)  72kW(可扩展至360kW)
    120kW (可扩容至600kW)
    72kW(可扩展至360kW)
    180kW (可扩容至1440kW)
    负载支路
    • 负载支路: 4 x 500A(熔丝), 2 x 400A(熔丝),12 x 100A(熔丝)
    • 电池支路:2 × 1000A (熔丝)
    • 负载支路: 4 x 500A(熔丝), 2 x 400A(熔丝),12 x 100A(熔丝)
    • 电池支路:2 × 1250A (熔丝)
    • 负载支路: 6 × 500A(熔丝),6×160A(熔丝),6 × 100A(熔丝)
    • 电池支路:2 × (2 × 1000A)(熔丝)
    •  负载支路: 6 × 500A(熔丝),6×160A(熔丝),6 × 100A(熔丝)
    • 电池支路:2 × (2 × 1250A)(熔丝)
    • 负载支路:8 × 500A(熔丝),4 × 400A(熔丝),4 × 200A(熔丝),8 × 160A(熔丝),6 × 100A(熔丝)
    • 电池支路:2 × (2 × 1250A)(熔丝)
    工作温度 -10 ~ +45℃ -10 ~ +45℃ -10 ~ +45℃ -10 ~ +45℃ -10 ~ +45℃
    工作海拔范围 0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃) 0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃) 0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃) 0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃) 0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃)
