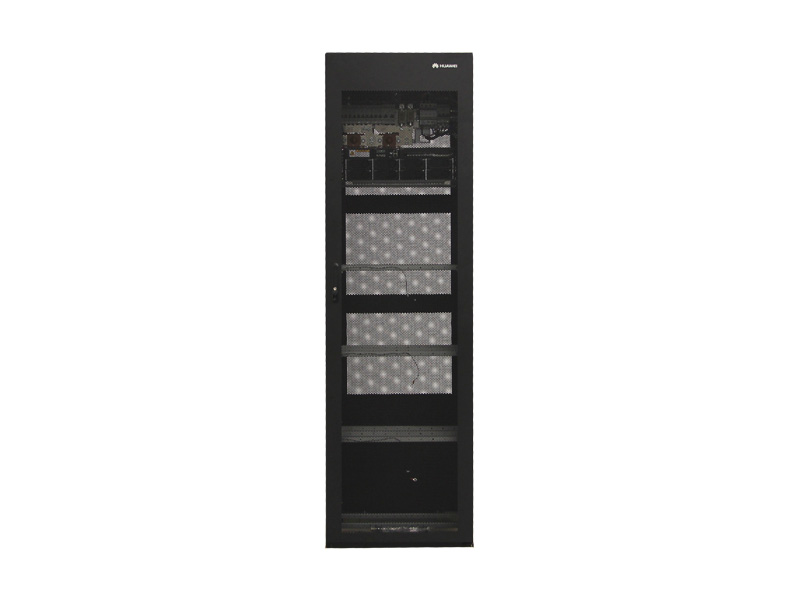

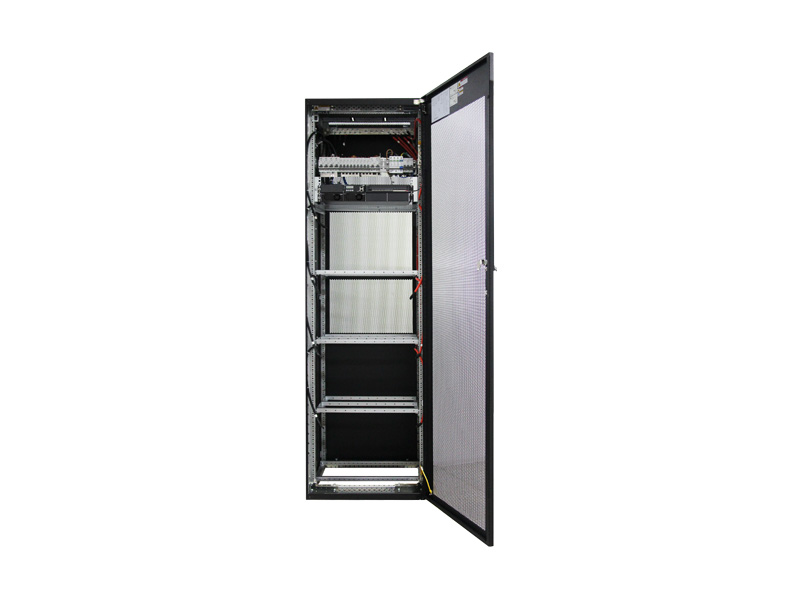

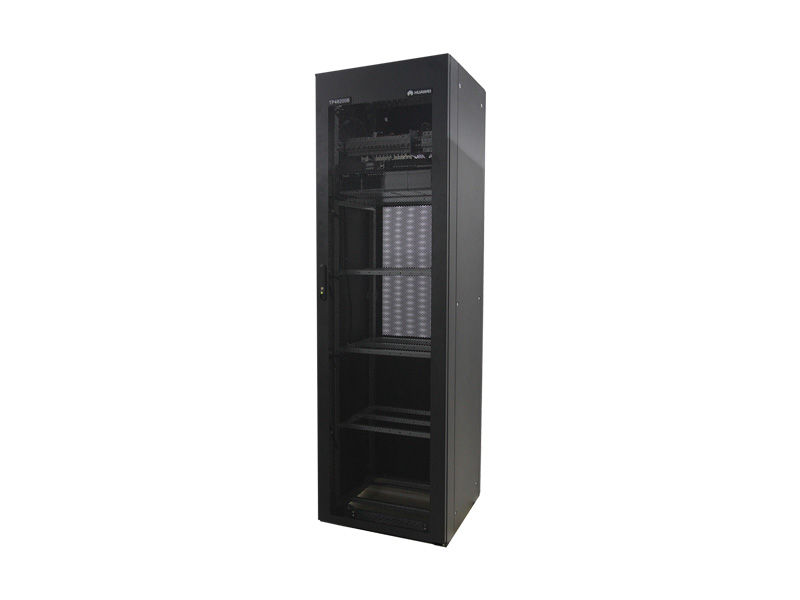

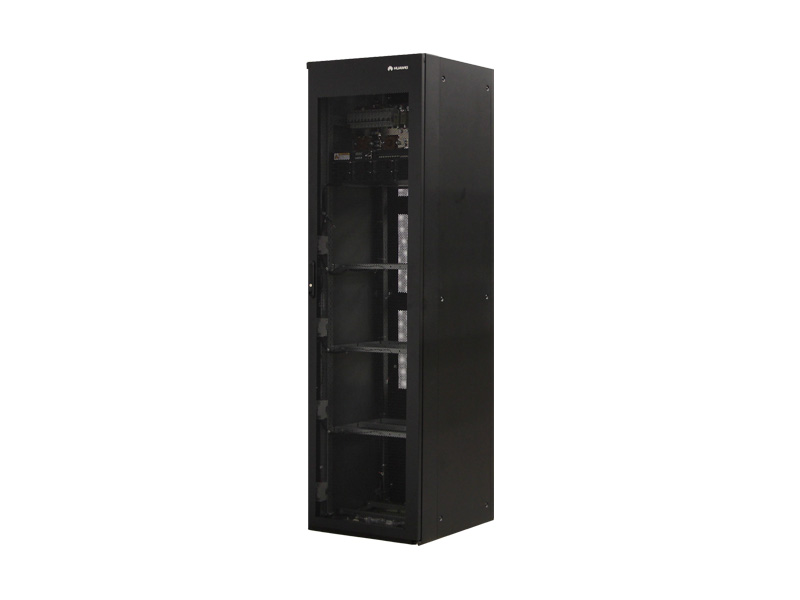

室内电源是华为公司研发的一体化AC/DC室内直流电源系统，可以为无线接入网站点、有线接入网站点、汇聚层机房和行业客户通信机房提供稳定可靠供电保障。
华为室内电源产品包括 TP48200B、TP48300B 、TP48400B和TP48600B，电源系统采用一体化集成设计，配置48V/50A整流模块，效率高达96%以上，可以选配98%效率模块，额定输出容量200A~600A。

节能省地的室内电源直流供电理想选择

节能：可集成太阳能供电模块，有效利用太阳能，减少电网使用，节能减排；
高效：1U整流模块，高密度（42.7W/inch3）、高效率（>96%），高温下可靠输出（55℃以下输出不降额）；

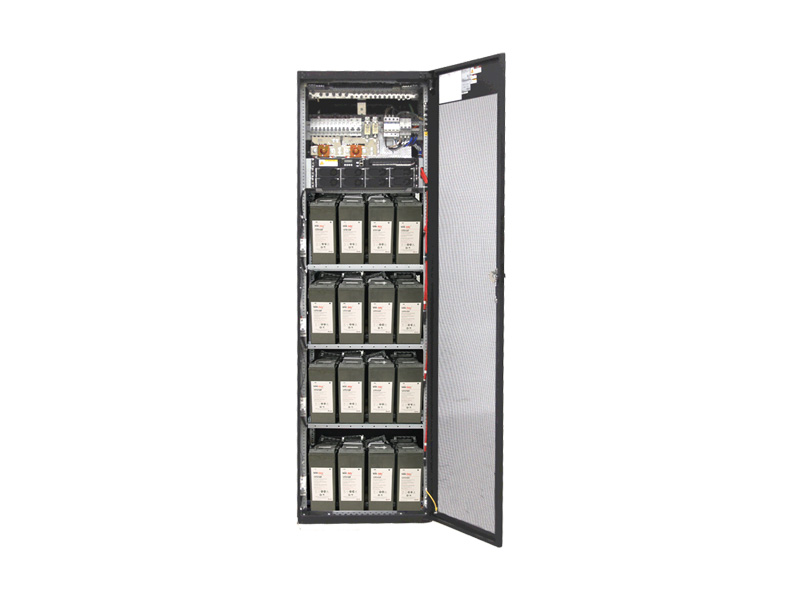

节地：单柜支持最大760Ah电池或8个BBU收容，实现供备电及设备一体化；
智能管理：集成多路动力环境监控接口，与华为主设备可带内传输，节省投资，便于管理；
易维护：部件级到系统级运维管理系统，支持电源、电池、模块等部件健康度管理及系统级报表远程控制。

技术规格

产品型号	TP48200B-N20B2	TP48300B-N16C1	TP48400B-N20B3	TP48600B-N20A1
系统尺寸（宽 × 深 × 高）	600mm × 600mm × 2000mm	400mm × 600mm × 1600mm	600mm × 600mm × 2000mm	600mm × 600mm × 2000mm
空机柜重量	≤100Kg	≤60Kg	≤100Kg	≤131Kg
整流模块配置	最大4 × 50A	最大6 × 50A	最大8 × 50A	最大12 × 50A
交流输入制式	220/380Vac三相，220Vac单相	220/380Vac三相四线	220/380Vac三相，220Vac三相三线	220/380V三相四线
交流输入空开	1 × 63A/3P MCB	1 × 63A/3P MCB（可选双路手动切换）	1 × 63A/3P MCB	1 × 125A/3P MCB
交流输入电压	85Vac~300Vac	85Vac~300Vac	85Vac~300Vac	85Vac~300Vac
交流输入频率	45Hz~66Hz	45Hz~66Hz	45Hz~66Hz	45Hz~66Hz
最大容量	12kW（4×3000W）	18kW （6×3000 W）	24kW（8×3000W）	36kW（12×3000W）
直流输出电压	-42Vdc～-58Vdc	-42Vdc～-58Vdc	-42Vdc～-58Vdc	-42Vdc～-58Vdc
直流输出	一次下电支路：2 × 80A MCB，1 × 32A MCB，2 × 20A MCB 二次下电支路：2 × 32A MCB，3 × 16A MCB ，1 × 10A MCB 电池支路：2 × 125A MCB	一次下电支路：3 x 100A（熔丝）, 1 × 32A MCB 二次下电支路：2 × 32A MCB, 2 × 10A MCB 电池支路：2 × 250A MCB	一次下电支路： 2 x 100A/1P，2 x 63A/1P，4 x 32A/1P，2 x 16A/1P 二次下电支路：4 x 63A/1P，2 x 16A/1P，2 x 10A/1P 电池支路：4 × 125A MCB	一次下电支路：4 x 160A（熔丝）, 2 x 63A/1P MCB，6 x 32A/1P MCB，2 x 10A/1P MCB 二次下电支路：2 x 63A/1P MCB，2 x 32A/1P MCB，2 x 10A/1P MCB 电池支路：4 × 250A （熔丝）
工作温度	-10℃~+45℃（包含内置电池）	-20℃~+50℃	-10℃~+45℃（包含内置电池）	-10℃~+50℃（不含电池）
工作海拔范围	0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃）	0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃）	0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃）	0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃）
