    室外电源

    室外电源

    室外电源

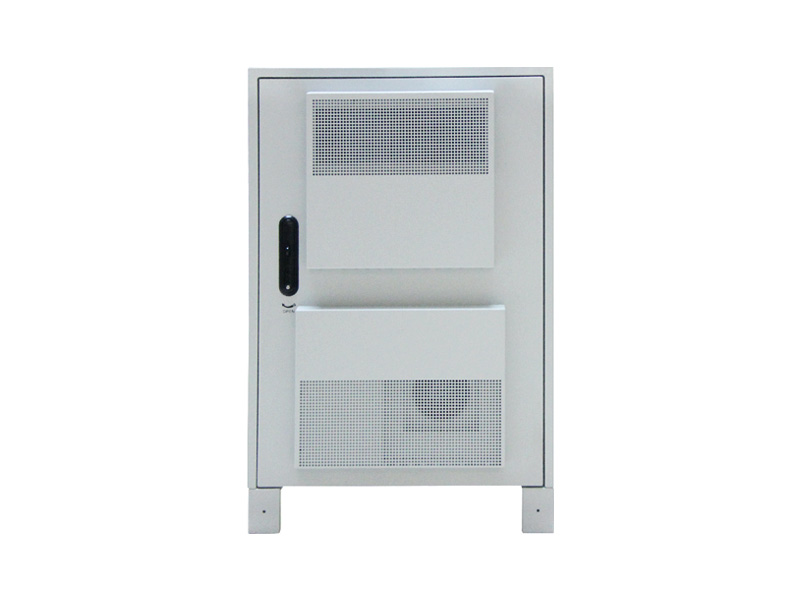

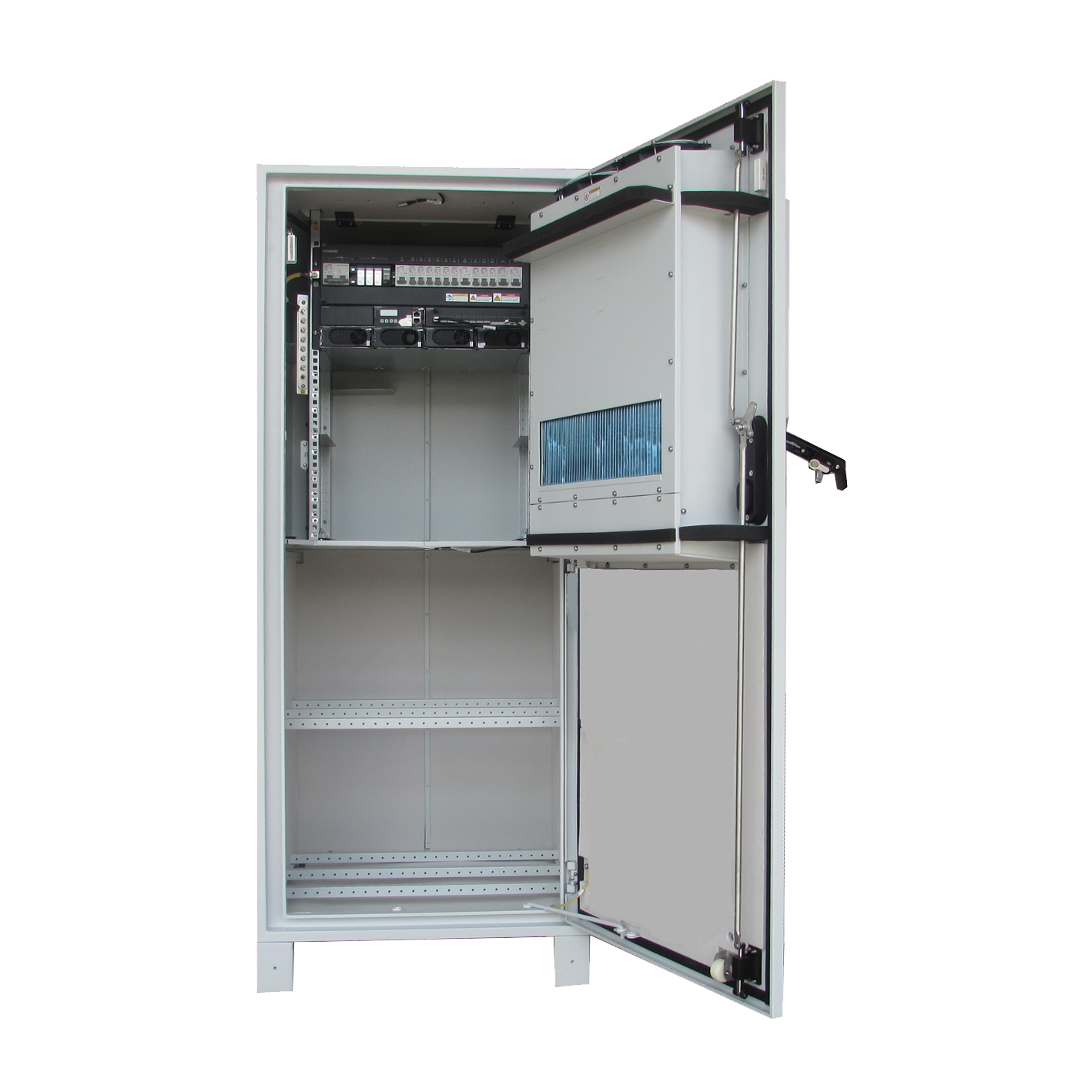

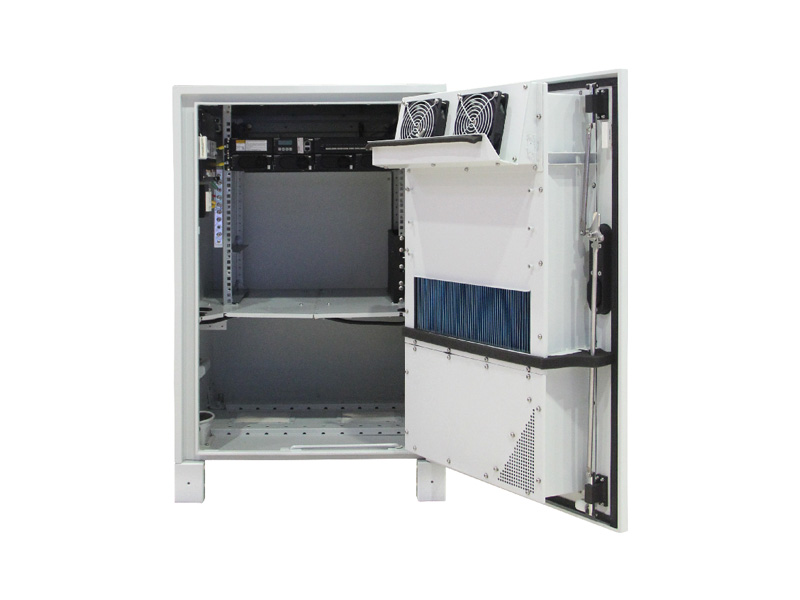

          室外电源是华为公司研发的一体化AC/DC室外直流电源系统,可以为无线接入网站点、有线接入网站点、汇聚层机房和行业客户通信机房提供稳定可靠供电保障。

          华为室外电源产品包括120A、200A、400A等多种容量产品,实现将220V交流输入电压转换为-48V直流电压。

          华为室外电源产品已广泛应用各大运营商和行业客户通信站站,内置BBU等主设备和电池,一柜就是一个站点,帮助客户实现站点快速部署,解决站点寻址难、部署难、租金高等问题,实现节能减排,相比传统室内站点,年制冷能耗节省40%以上。


    关键特性
    更简单、更高效室外供电方案

         简单:多种安装方式,选址容易,支持快速部署;

         高效:1U整流模块,高密度(42.7W/inch3)、全系列96%高效率(最高98%),高温下可靠输出(55℃以下输出不降额);

         高可靠性: 防护等级达到IP55,多重防盗设计;

         易维护:可与华为通信设备共网管,同时支持独立网管,实现远程集中管理,节省电源管理和维护成本。


     技术规格

    产品型号
    TP48120A - HD15A1
     TP48200A-HD15A1  TP48200A-HD15A2
    系统尺寸(宽 × 深 × 高)
    650mm × 650mm × 1500mm (不含底座)
    650mm ×  650mm × 1500mm(不含底座) 650mm ×  650mm × 1500mm(不含底座)
    重量  ≤120kg (不含整流模块及电池)  ≤120kg (不含整流模块及电池)  ≤100kg (不含整流模块及电池)
    制冷方式
    • 设备舱:热交换
    • 电池舱:直通风
    • 设备舱:热交换
    • 电池舱:直通风
    • 设备舱:热交换
    • 电池舱:直通风
    • 加热器:AC 500W
    安装方式
    落地安装\楼顶安装\靠墙安装
     落地安装、楼顶安装、靠墙安装  落地安装、楼顶安装、靠墙安装
    整流模块配置  最大4 × 30A  最大4 × 50A  最大4 × 50A
    交流输入制式  220Vac单相 220/380Vac三相,220Vac单相  220/380Vac三相,220Vac单相
    交流输入空开  1 x 63A/3P MCB  1×63A/3P MCB  1×63A/3P MCB
    防护等级
    • 设备舱:IP55
    • 电池舱:IP34
    • 设备舱:IP55
    • 电池舱:IP45
    • 设备舱:IP55
    • 电池舱:IP45
    电池空间
    16U (2×150Ah)
    16U (2×150Ah)  16U (2×150Ah)
    用户空间
    9U
     9U  9U
    交流防雷
    20kA/40kA
     20kA/40kA, 8/20μs  20kA/40kA
    直流输出电压
    -42Vdc~-58Vdc
     -42Vdc~-58Vdc  -42Vdc~-58Vdc
    直流配电
    • 一次下电支路:2 × 63A MCB,2 × 32A (MCB)
    • 二次下电支路:2 × 16A(MCB)
    • 电池支路:1 x 63A/2P MCB
    •  一次下电支路:2×63A MCB,2×32A MCB
    • 二次下电支路:2×16A MCB
    • 电池支路:2x125A MCB
    •   一次下电支路:2×63A MCB,2×32A MCB
    • 二次下电支路:2×16A MCB,1×10A MCB
    • 电池支路:2x125A MCB
    工作温度范围 -40℃~+45℃ (含太阳辐射) -10℃~+45℃ (+太阳辐射) -10℃~+45℃ (+太阳辐射)
    工作海拔范围 0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃) 0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃) 0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃)
